DCN
基于FM方法的交叉往往只局限于二阶，更高阶的交叉会导致交叉项呈指数形式增加，计算复杂度高，使用成本高。当更高阶的数据交叉时我们可以使用DCN(Deep & Cross Network)，深度交叉网络。
FM和DCN的交叉是显示交叉，DNN的交叉是隐式交叉（缺乏实际理论意义）
DCN的迭代
- DCN-v（DCN）在交叉层引入vector形式的参数以实现特征交叉，在业界的命名也由此而来。【bit-wise】
- DCN-m（DCN-v2）引入的是matrix形式的参数，优化了参数共享，从而细化不同交叉项的差异。【bit-wise】
- xDeepFM针对DCN-v和DCN-m中对特征基于bit-wise的交叉进行改进，实现基于field-wise的交叉。【field-wise】
DCN-v（DCN-vector）
DCN-v（即DCN-vector）网络结构包括DNN和特征交叉两部分，在特征交叉部分通过设计网络层实现bit-wise的显式高阶特征交叉。

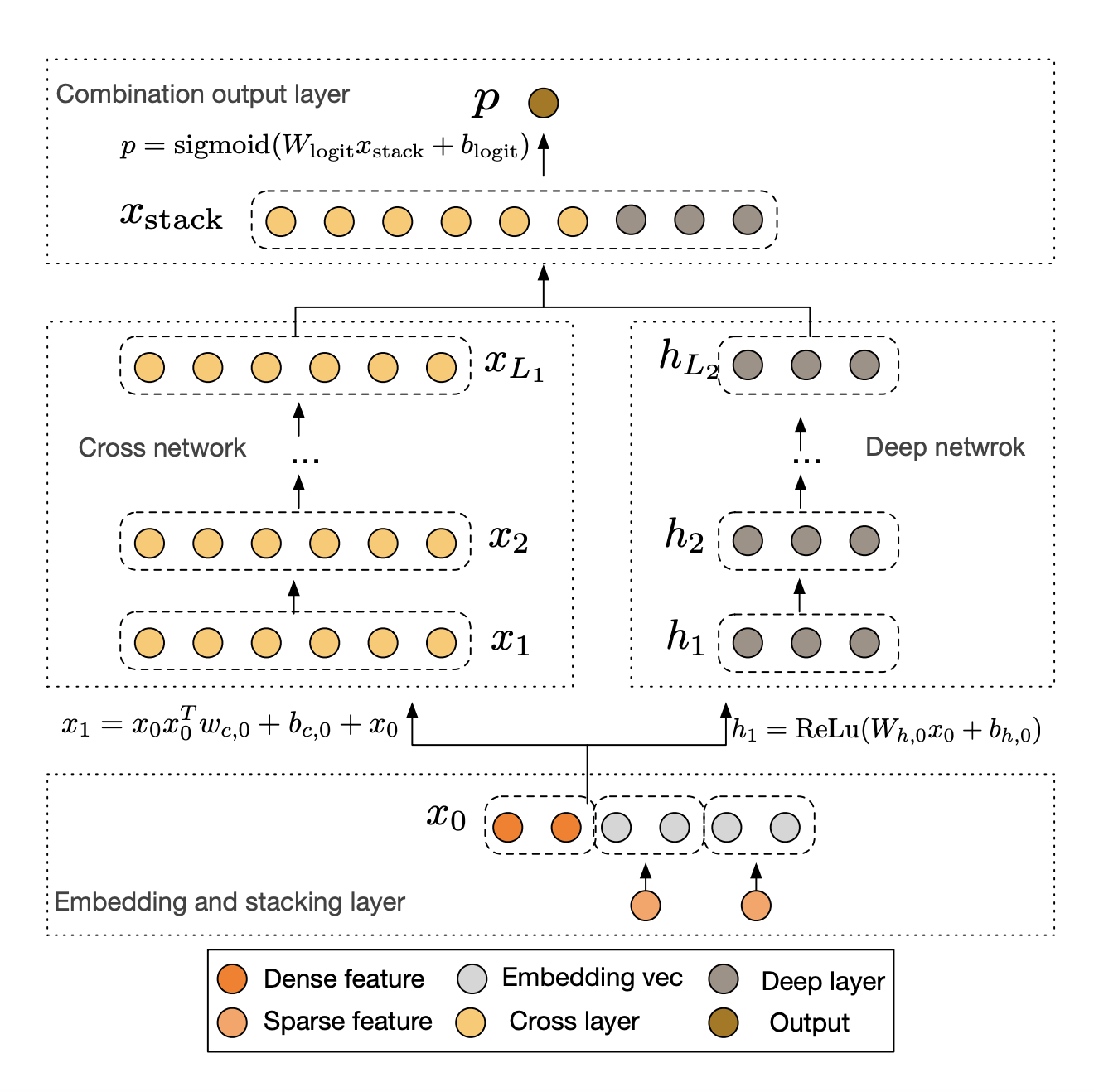

DCN网络结构
输入层：
稠密特征(dense feature)：直接输入
稀疏特征(sparse feature)：做embedding
然后稠密特征拼接上稀疏特征后输出到隐层
隐藏层：
中间隐层由DNN network和Cross network组成。
输出层：
神经网络的输出与交叉网络的输出拼接到一块，在通过sigmoid或softmax函数进行CTR预测。

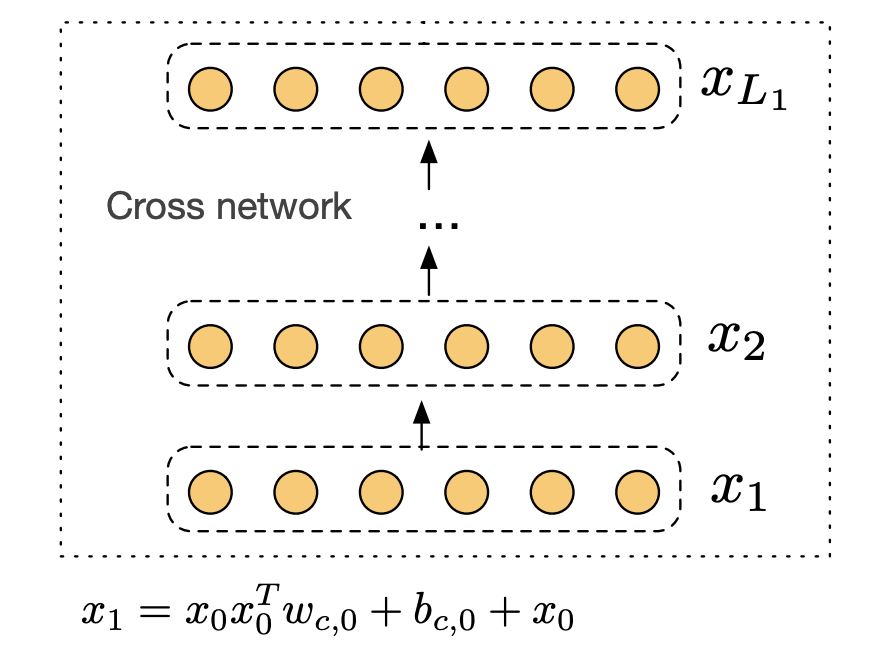

Cross network
特征交叉部分包括N层网络结构，在每一层引入vector形式的参数（也就是$w$），和特征表征进行加和乘等的操作，得到该层的交叉项，再输入到下一层，进行更高阶的交叉。（实现bit-wise的N阶显式高阶特征交叉）

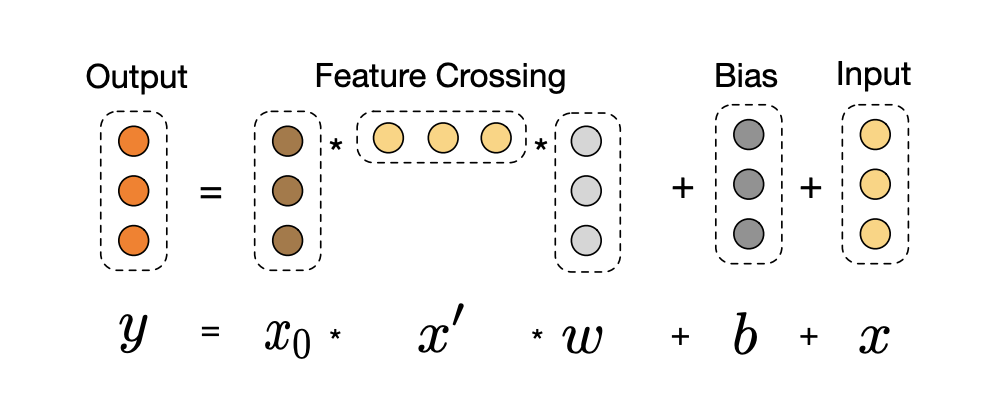

交叉层向量计算
每层的特征交叉过程主要包括两个步骤：
- 底层特征表征 $x_0$和上一层的特征表征 $x_l$相乘，进行交叉，相乘得到的交叉项通过vector形式的参数$w_l$ 和 $b_l$进行线性变换，得到交叉项结果；
- 交叉项结果和上一层的特征表征$x_l$ 相加，得到该层的特征表征$x_l$ 。
- 交叉层向量计算公式如下：
$$ x_{l+1} = x_0 \cdot x_l^T \cdot w_l + b_l + x_l = f(x_l,w_l,b_l) + x_l $$
特征经过L层操作后，得到L+1阶交叉特征。特征交叉层引入了残差的思想，每层的交叉操作函数f拟合和的残差，有利于缓解梯度消失的问题，从而使网络具备更深的深度。
计算示例
我们以计算交叉层最下层（此时$l$的值为0，也就是计算$x_1$）为例，计算$x_1$的值：
$$
x_{1} = x_0 \cdot x_0^T \cdot w_0 + b_0 + x_0
$$
假设$x_0$是三维的$\begin{bmatrix} X_1 \\ X_2 \\ X_3 \end{bmatrix}$，$w_0$为$\begin{bmatrix} W_1 \\ W_2 \\ W_3 \end{bmatrix}$，$b_0$为$\begin{bmatrix} B_1 \\ B_2 \\ B_3 \end{bmatrix}$，则上述$x_0$与$x_0$转置的乘积为：
$$
x_0 \cdot x_0^T = \begin{bmatrix} X_1 \\ X_2 \\ X_3 \end{bmatrix} \cdot \begin{bmatrix} X_1 & X_2 & X_3 \end{bmatrix} = \begin{bmatrix} X_1 \cdot X_1 & X_1 \cdot X_2 & X_1 \cdot X_3 \\ X_2 \cdot X_1 & X_2 \cdot X_2 & X_2 \cdot X_3 \\ X_3 \cdot X_1 & X_3 \cdot X_2 & X_3 \cdot X_3 \end{bmatrix}
$$
接下来$x_0 \cdot x_0^T$与$w_0$相乘用来减少参数量（ $x_0 \cdot x_0^T$结果中的每一列都共享一个$W$值，如：第一列共享$W_1$，第二列共享$W_2$ …，这种共享的方式会造成一些损失 ）。
从下面的结果总可以发现，向量中（域中）每一个元素都两两相乘【交叉】。
$$
x_{1}
= x_0 \cdot x_0^T \cdot w_0 + b_0 + x_0
= \begin{bmatrix}
X_1 X_1 W_1 + X_1 X_2 W_2 + X_1 X_3 W_3 + B_1 + X_1 \\
X_2 X_1 W_1 + X_2 X_2 W_2 + X_2 X_3 W_3 + B_2 + X_2 \\
X_3 X_1 W_1 + X_3 X_2 W_2 + X_3 X_3 W_3 + B_3 + X_3
\end{bmatrix}
$$
从$x_1$的最终结果中可以看出，$x_1$的值包含了原始特征 $ \begin{bmatrix} X_1 & X_2 & X_3 \end{bmatrix} $ 从1阶到2阶的所有的交叉项。
同理：
$$
x_{2} = x_0 \cdot x_1^T \cdot w_1 + b_1 + x_1
$$
$x_2$的最终结果包含了原始特征 $ \begin{bmatrix} X_1 & X_2 & X_3 \end{bmatrix} $ 从1阶到3阶的所有交叉项。
归纳总结：
一直到 $l$ 层，$ x_0 \cdot x_l^T \cdot w_l $ 乘法操作实现了2阶到 $l+1$ 阶的所有交叉组合，再加上 $x_l$，最终的结果表征了从1阶到L+1阶所有阶数的交叉项。
参数共享
交叉操作中，参数向量 $w$ 通过乘法操作，实现对交叉项结果的线性组合。

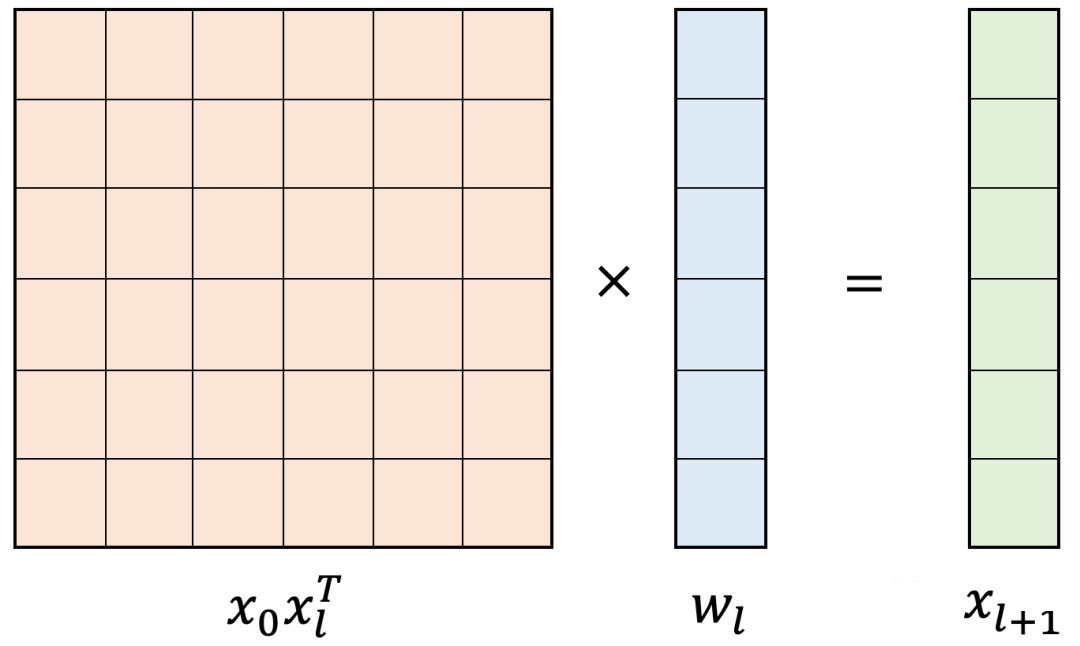

- 交叉层通过矩阵乘法 $ x_0 x_l^T $ 生成 特征交叉映射（feature map），其中每一行代表不同特征的交叉组合。
- 参数 $ w_l $ 用于对交叉项进行 线性组合，计算下一层的输出 $ x_{l+1} $。
- feature map中第 $i$ 行的交叉项与 $x_l$ 相乘得到 $ x_{l+1} $对应的第 $ i $ 项，feature map中的每一行共享参数 $ w_l $。
- 参数共享：所有交叉项共享同一个权重向量 $ w_l $，减少参数量并增强泛化性。
参数共享的优缺点
优点：
- 减少参数量：避免为每个交叉项单独学习权重，降低计算成本。
- 增强泛化能力：即使某些特征组合未在训练数据中出现，模型仍能通过其他组合学习到的权重进行泛化。
缺点：
- 缺乏差异性：所有交叉项共享同一组权重，无法区分不同交叉组合的重要性，限制模型表达能力。（不同行线性组合的差异性无法体现）
总结与改进
DCN的交叉层通过参数共享实现高效的特征交叉，但牺牲了组合差异性；
针对参数共享的不足，DCN-m（如DCN-v2）引入更灵活的参数化方法（如引入独立权重或高阶交互），以提升交叉特征的区分能力。
DCN-m（DCN-Matrix，DCN-v2）
DCN-m（DCN-Matrix，又称DCN-v2）的整体思路和原理与DCN-v基本一致，在DCN-v的基础上对特征交叉的改进，通过在特征交叉层引入matrix形式的参数，使特征交叉层中的feature map可以进行差异化线性组合，从而提高对交叉特征的学习能力。
DCN-v2的特征交叉网络是通过对特征进行相乘和相加操作，实现显式高阶交叉。
网络结构

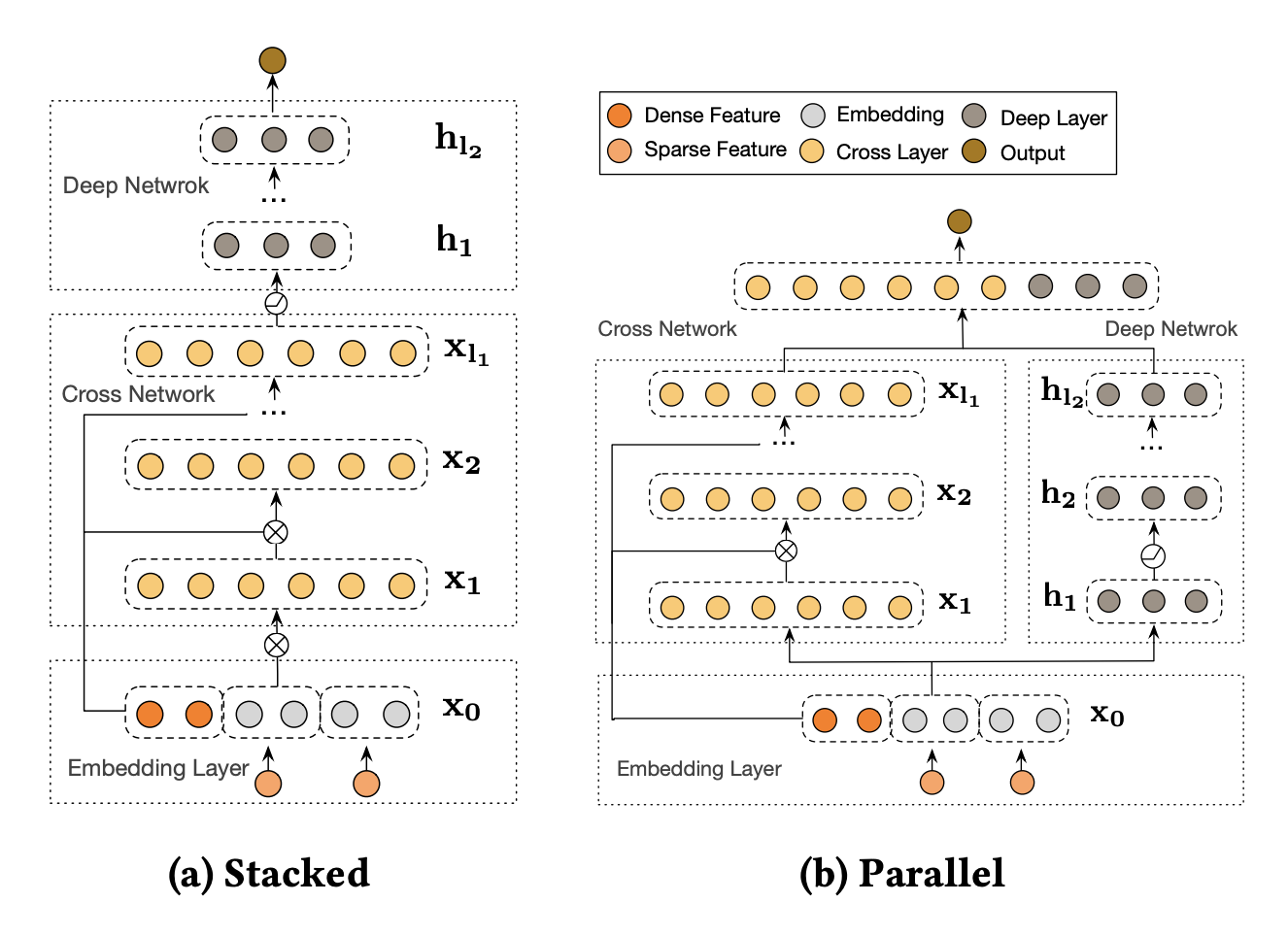

DCN-m的模型结构如下图所示由特征交叉结构和DNN结构两部分构成，这两个部分可以采用串行也可以采用并行，这两部分的结果组合后经过输出层得到模型结果。【并行更常用】
Cross network

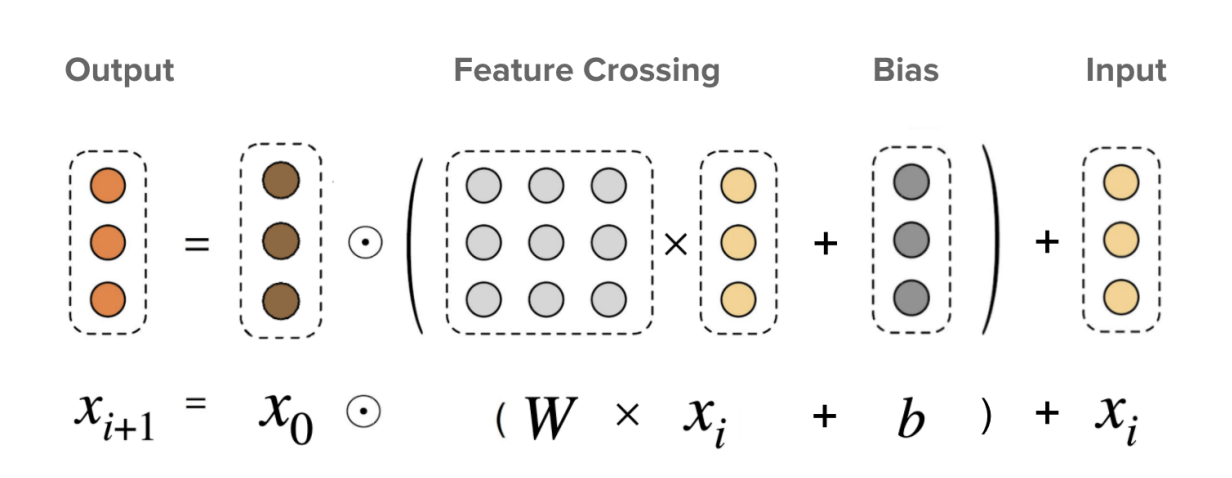

特征交叉结构中每层网络的计算公式：
$$ \mathbf{x}_{l+1} = \mathbf{x}_0 \odot (\mathbf{w}_l \mathbf{x}_l + \mathbf{b}_l) + \mathbf{x}_l $$
$\odot$ 表示按位乘
$\mathbf{w}_l$ 表示 $l$ 层的权重矩阵。
$\mathbf{w}_l$ 为matrix形式的参数。正是因为在计算中引入了matrix形式的参数，DCN-m实现了对特征表征形成的feature map中不同行所表示的feature进行差异化组合，从而相比DCN-v，提高了网络对特征交叉的学习能力。
$\mathbf{b}_l$ 标识 $l$ 层的偏置向量。
参数理解

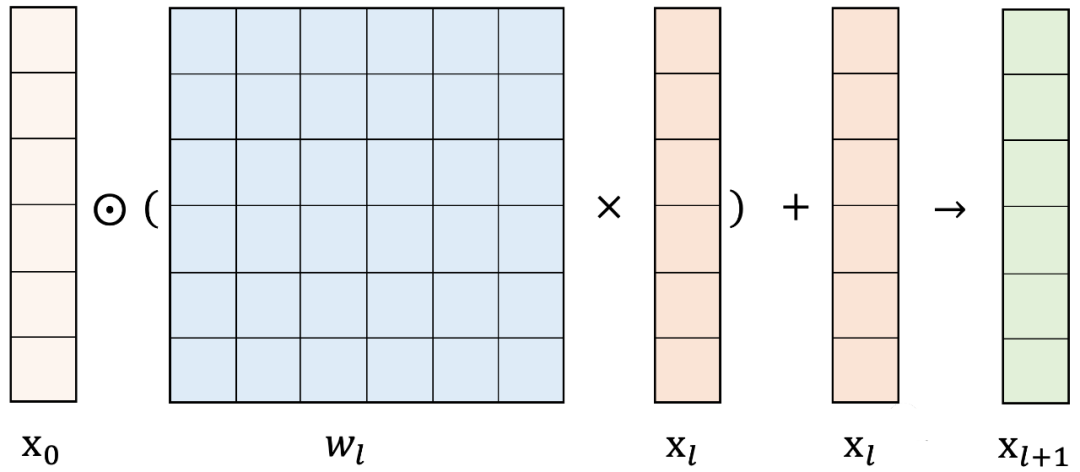

特征交叉层的参数 $\mathbf{w}$ 为matrix形式，它实现了对交叉项的差异化线性组合。以第$l$层为例，首先$\mathbf{w}_l$ 和 $\mathbf{x}_l$ 相乘，是对 $\mathbf{x}_l$ 所表征的feature进行线性组合，相乘结果 $\mathbf{w}_l \mathbf{x}_l$ 的每一维对应了不同的参数 $\mathbf{w}_l^{(i)}$，也就是结果中的每一维都是 $\mathbf{x}_l$ 所有维线性组合后的表征，因此每一维包含更丰富的表达，$\mathbf{w}_l \mathbf{x}_l$ 再和 $\mathbf{x}_0$ 按位相乘，实现更高一阶的交叉，从而使交叉结果的表征更丰富。
交叉结构特点
每层的输入和输出形状相同，因此每层的参数量相同，即参数 $\mathbf{w}_l$ 和 $\mathbf{b}_l$ 的参数量，为 $N^2 + N$（$N$ 为特征表征的维度），特征交叉模块整体的参数量随着层数线性增长，为 $O(N^2L)$（$L$ 为层数）。
由于每层引入了matrix形式的参数，因此参数量明显比DCN-v增多。由此也可以看出，模型效果的提升，在DCN-m上相应的代价的体现是参数量的增加。
每层的计算量为 $O(N^3)$，因此特征交叉模块的时间复杂度为 $O(N^3L)$。
特征的交叉阶数由网络深度决定，当特征交叉网络层数为$L$层时，交叉阶数为$L+1$。
特征交叉网络的输出，包含了从1阶（特征本身 $\mathbf{x}_0$）到$L+1$阶的所有特征交叉项组合。
矩阵分解优化交叉网络
存在问题
- 在原始的DCN-V2中，交叉层（Cross Network）通过引入一个稠密的权重矩阵 $ W \in \mathbb{R}^{d \times d} $ 显式建模特征交互。相比于其它特征交叉方法参数量大，尤其是当特征维度 $ d $ 较大时，矩阵 $ W $ 的参数规模会变得非常庞大为$ O(d^2) $，导致计算和存储成本高昂。
- 可以采用矩阵分解的方式进行优化，使特征交叉层的参数低秩化，在保证模型效果的同时有效减少参数量。
- 矩阵分解是一种降低参数量的常用方法，通过把一个大参数量的矩阵分解为两个简单的矩阵相乘，实现参数量的控制。
优化方式

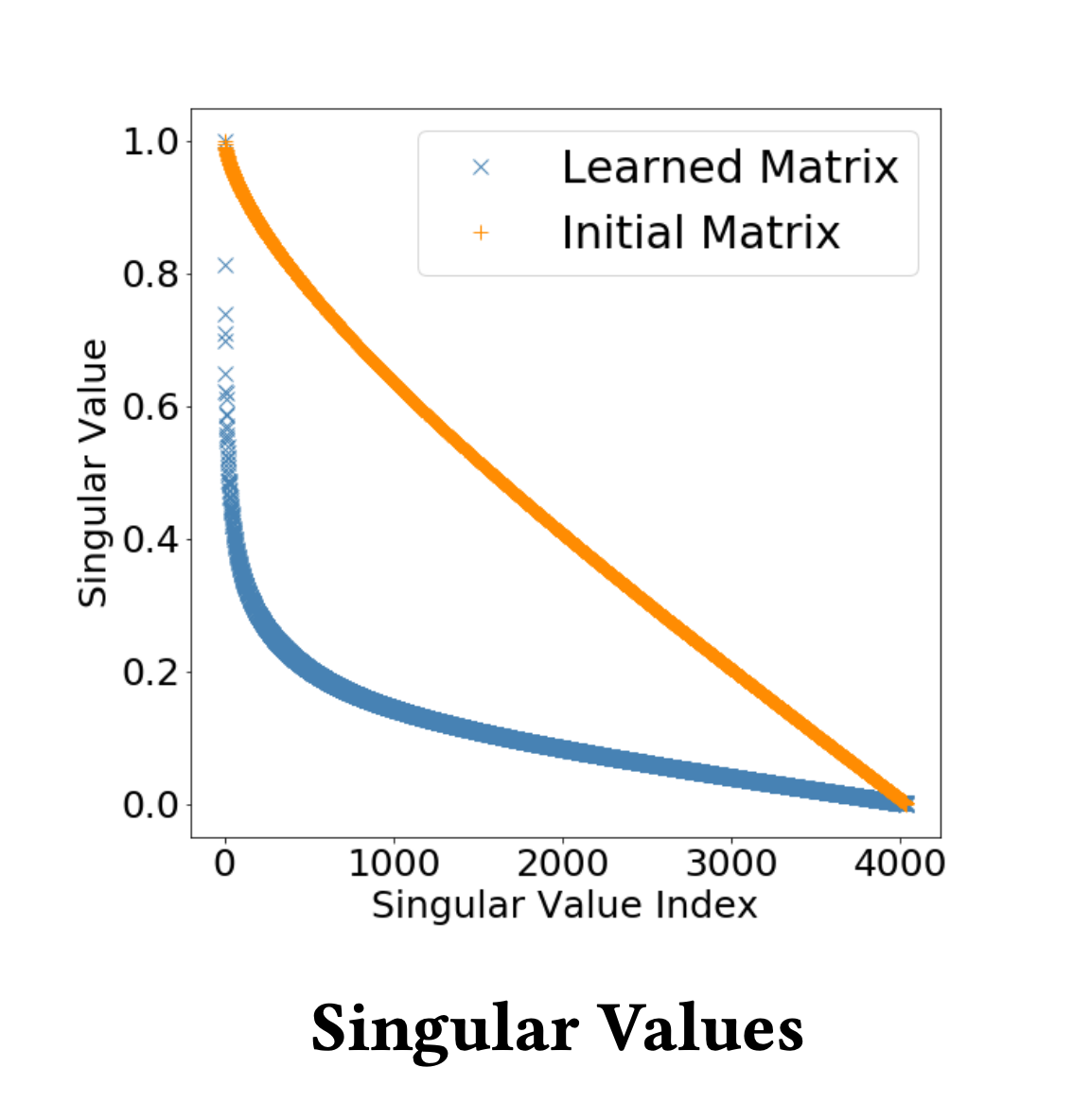

通过训练过程观察到，实际训练后的矩阵 $ W $ 具有低秩特性（即其奇异值衰减较快）。因此，可以通过低秩分解技术近似表示 $ W $：
$$
W \approx UV^\top
$$
其中 $ U, V \in \mathbb{R}^{d \times r} $，且秩 $ r \ll d $。这样，参数规模从 $ O(d^2) $ 降至 $ O(2dr) $，显著减少了计算开销。
低秩交叉层的公式为：
$$
\mathbf{x}_{l+1} = \mathbf{x}_0 \odot \left( U_l (V_l^\top \mathbf{x}_l) + \mathbf{b}_l \right) + \mathbf{x}_l,
$$
- $ U_l, V_l $ 是低秩矩阵，用于在子空间中学习特征交互。
- $ \odot $ 表示逐元素乘法（Hadamard积）。
- 残差连接（$ +\mathbf{x}_l $）保留了低阶特征交互。
优化后的增强点
- 计算高效：将矩阵参数 $W_l$ 分解为两个向量参数 ${U}_l$ 和 $V_l$，有效减少了参数量，每一层的复杂度从 $ O(d^2) $ 降到了 $ O(2dr) $。
- 保持表达能力：通过低秩近似，模型仍能捕捉重要的特征交互模式。
DCN-Mix（DCN-Mixture）
单一的低秩矩阵可能无法充分建模复杂的特征交互模式。受混合专家（Mixture of Experts, MoE）架构启发，作者提出混合低秩专家（DCN-Mix）。在矩阵分解减少参数量的基础上，通过多个低秩子空间组合进一步提升模型的表达能力。
子空间MoE优化

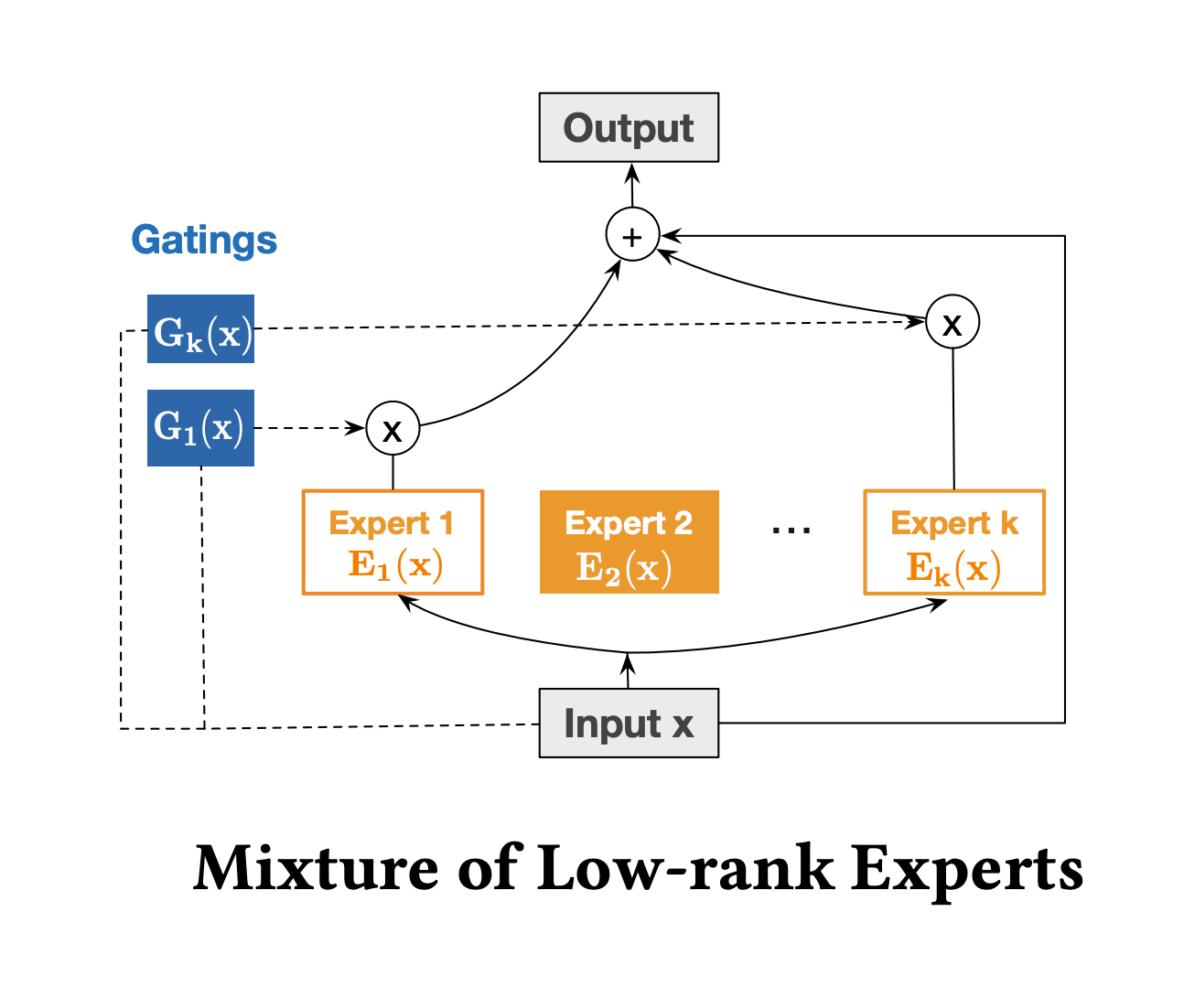

借鉴MoE的思路，在多个子空间学习特征交叉，即通过多个Expert学习特征交叉，每个expert表征一个子空间，再通过Gating方式将各个子空间的特征交叉结果融合。当K=1时，表示只有一个子空间，简化为普通的矩阵分解，即没有拆分子空间的DCN-m。
多专家设计：
- 使用 $ K $ 个独立的低秩专家（每个专家对应一对矩阵 $ U_l^k, V_l^k $），每个专家在子空间中学习不同的特征交互模式。
- 每个专家的输出为：
$$ E_k(\mathbf{x}_l) = \mathbf{x}_0 \odot \left( U_l^k (V_l^{k\top} \mathbf{x}_l) + \mathbf{b}_l \right). $$
门控机制（Gating）：
- 引入门控函数 $ G_k(\mathbf{x}_l) $ 动态分配权重，组合多个专家的输出：
$$ \mathbf{x}_{l+1} = \sum_{k=1}^K G_k(\mathbf{x}_l) E_k(\mathbf{x}_l) + \mathbf{x}_l. $$ - 门控函数可以是简单的常数（如均匀加权）、Sigmoid或Softmax。
- 引入门控函数 $ G_k(\mathbf{x}_l) $ 动态分配权重，组合多个专家的输出：
非线性增强：
使特征变换具有非线性，从而提高特征交叉结果的表征能力。
在低维投影空间（$ V_l^{k\top} \mathbf{x}_l $）后引入非线性激活函数 $ g(\cdot) $（如ReLU），进一步细化特征表示：
$$ E_k(\mathbf{x}_l) = \mathbf{x}_0 \odot \left( U_l^k \cdot g(C_l^k \cdot g(V_l^{k\top} \mathbf{x}_l)) + \mathbf{b}_l \right). $$
DCN-Mix利用多个Expert在不同的子空间学习特征交叉，并对特征变换引入非线性，理论上提高了特征交叉网络的学习能力。
优化后的增强点
交叉组合项形成的feature可以进行有差别的组合，提高了模型对特征交叉的学习能力；
优化过程引入了子空间和特征的非线性变化，加强了特征交叉的学习。
灵活建模：不同专家专注于不同的交互模式，门控机制自适应选择重要子空间。
效率与性能平衡：通过控制专家数量 $ K $ 和秩 $ r $，实现计算成本与模型性能的权衡。
风险点
- 优化后的网络的学习是在一个非常高维的空间中，增加了学习难度，实际收敛过程可能不如预期，难以达到理论上预期的效果。
- 对于多个子空间的特征交叉，在实际过程中，可能会遇到效果集中在单个Expert上，造成坍缩现象。
- 参数量和计算复杂度明显增加，增加线上性能压力，模型可能无法上线，因此上线时需结合工程性能进行适当优化；
优化总结
- 矩阵分解：通过低秩近似减少参数量，提升计算效率。
- 原始DCN-v2使用矩阵分解优化，每一交叉层的原始稠密权重矩阵$ W_l $，被分解成两个小矩阵$ U_l $和$ V_l $
- MoE优化：结合多个低秩专家和门控机制，增强模型对复杂特征交互的建模能力。
- 进一步使用MoE优化，每个交叉层包含K个低秩专家，每个专家对应两个小矩阵$ U_l^k, V_l^k $
不同模型交叉对比
- FM：vector-wise交叉
- Cross network（DCN）：bit-wise交叉，又称element-wise。
- Cross network（DCN-v2）：bit-wise交叉，优化了交叉层的共享权重。
- DeepFM中的交叉是向量的相乘，DCN中的交叉是向量中的每个元素值进行交叉，向量内神经元两两相乘。
